ROC单次自相关仪
产品简介
ROC直列式光学自相关仪（Row Optical AutoCorrelator）是一种紧凑而强大的用于测量飞秒单次自相关轨迹的测量装置。Femto Easy ROC单次自相关仪专为提供简易的用户体验而设计，它不仅不会错位，并且无需校准或调整。它便于携带，且结构非常坚固。此外，ROC 单次自相关仪还提供出色的技术性能和高精度的测量结果，并有多种型号适用于不同的波长范围和脉冲持续时间。
ROC单次自相关仪尺寸为 55 x 56 x 195 mm，集优秀的设计、用户体验和稳健性为一体。ROC可提供ND滤光片选项，其集成的滤光片转盘几乎涵盖了所有功率级别。
产品特性：
◆实时显示空间位置和脉宽分布，方便对齐和测量
◆实时显示光束轮廓信息
◆结构紧凑，坚固耐用，使用方便 ◆安装测量不到2分钟!无需校准 ◆适用于任何重复频率 ◆单脉冲提取可达到125 kHz激光重复率(增强检测和触发选项) ◆功能强大的友好界面软件，终生免费升级 ◆输入能量可从几百pJ到mJ不等，平均功率可高达3.5 W（衰减选项） ◆5fs ~ 10ps的脉冲测量范围
ROC单次自相关仪技术规格
ROC型号 FC FS10 FS20 PS1 PS3 PS5 PS10 最短脉冲时间 5 fs 10 fs 20 fs 50 fs 70 fs 100 fs 300 fs 最长脉冲时间 150 fs 250 fs 500 fs 1 ps 3 ps 5 ps 10 ps 可达到光谱范围（nm）1 480 - 2100 480 - 2100 480 - 2100 480 - 2100 480 - 2100 480 - 2100 800 - 2100 尺寸 (mm) 55 x 56 x 233 55 x 56 x 265 55 x 56 x 233 55 x 56 x 195 55 x 56 x 195 55 x 56 x 195 55 x 56 x 195 输入脉冲重复频率2 从单脉冲到GHz 单次脉冲测量 最高125kHz的激光重复频率（具有触发和增强探测可选功能）或18kHz（不具触发和增强探测可选功能） 最小输入脉冲能量3 Single-shot : 1 µJ at 30 fs 40 MHz : 500 pJ at 30 fs Single-shot : 1 µJ at 300 fs 40 MHz : 300 pJ at 300 fs 可变ND滤光片 包含 光阑 包含 输入偏振 线性水平或竖直（使用侧面螺丝孔位安装时） 探测单元 CMOS 12 Bits - 3 Mpx - 72 dB PC接口 USB 3.1 光束高度 (mm) 30mm 起无上限
ROC型号
FC
FS10
FS20
PS1
PS3
PS5
PS10
最短脉冲时间
5 fs
10 fs
20 fs
50 fs
70 fs
100 fs
300 fs
最长脉冲时间
150 fs
250 fs
500 fs
1 ps
3 ps
5 ps
10 ps
可达到光谱范围（nm）1
480 - 2100
800 - 2100
尺寸 (mm)
55 x 56 x 233
55 x 56 x 265
55 x 56 x 195
输入脉冲重复频率2
从单脉冲到GHz
单次脉冲测量
最高125kHz的激光重复频率（具有触发和增强探测可选功能）或18kHz（不具触发和增强探测可选功能）
最小输入脉冲能量3
Single-shot : 1 µJ at 30 fs 40 MHz : 500 pJ at 30 fs
Single-shot : 1 µJ at 300 fs 40 MHz : 300 pJ at 300 fs
可变ND滤光片
包含
光阑
输入偏振
线性水平或竖直（使用侧面螺丝孔位安装时）
探测单元
CMOS 12 Bits - 3 Mpx - 72 dB
PC接口
USB 3.1
光束高度 (mm)
30mm 起无上限
1有效光谱带宽可根据客户需求在可达光谱范围内确定
2对于重复率高于 62.5 kHz 的激光（具有增强检测选项），测量值在几个脉冲上取平均值。可根据要求提供定制版本。对于更低的功率和更宽的脉冲持续时间范围，可以使用Multi-Shot 扫描版本 (MS-ROC)。
3这些值给出了 1030 nm 激光的数量级。准确的灵敏度取决于具体参数（脉冲持续时间、光束轮廓、波长等）
可选功能
相位匹配 默认的ROC配置适用于给定的中心波长。通过相位匹配，可以调整SHG晶体在测量不同中心波长时获得最佳的信噪比
外部触发器 将ROC 探测动作与外部信号同步，以实现在重频最高 36 kHz 时的精确激光单脉冲提取（如加购增强型探测可选功能则最高可至125 kHz ）
内置衰减 可添加内置的滤光片轮可用于衰减光强。此选项在测量低重复频率、高能量（毫焦级）激光源时非常实用
高动态范围 通过软件实现提高ROC信号采集的动态范围，从12位增至16位。但不适用于纯单次测量，因该功能的实现需撷取两张图像
增强检测 该选项将ROC中默认嵌入的成像单元替换更高性能的单元，以提升系统的整体规格（例如获得更高的时间分辨率和在使用触发选项时实现在最高125 kHz重频下的单脉冲提取能力）
显示图像为在 米兰理工大学 使用我们的短脉冲型自相关仪ROC FC进行的超短脉冲自相关测量示例。顶部为空间分辨自相关迹线的原始图像。 底部是沿空间坐标积分所得的自相关迹线。实验数据（红色）用高斯函数（蓝色）进行拟合。自相关迹线的半峰全宽（FWHM）为8.3飞秒。相应的高斯脉冲持续时间为 5.9飞秒.
掺钛蓝宝石 （Ti:Sapph） 低能量脉冲，每脉冲为0.3纳焦
在 LCAR 使用ROC FC自相关仪测量的飞秒掺钛蓝宝石激光器： 测量使用的平均功率仅为 20毫瓦， 重复率为62兆赫（MHz）。这表示在脉冲能量仅 0.3纳焦时 就能够获得清晰的测量结果。底部是空间分辨自相关迹线的原始图像。顶部为沿空间坐标积分的分析自相关迹线。 实验数据（蓝色）由高斯函数（红色）拟合。自相关迹线的半峰全宽（FWHM）为30.4飞秒，对应的高斯脉冲持续时间为21.5飞秒。

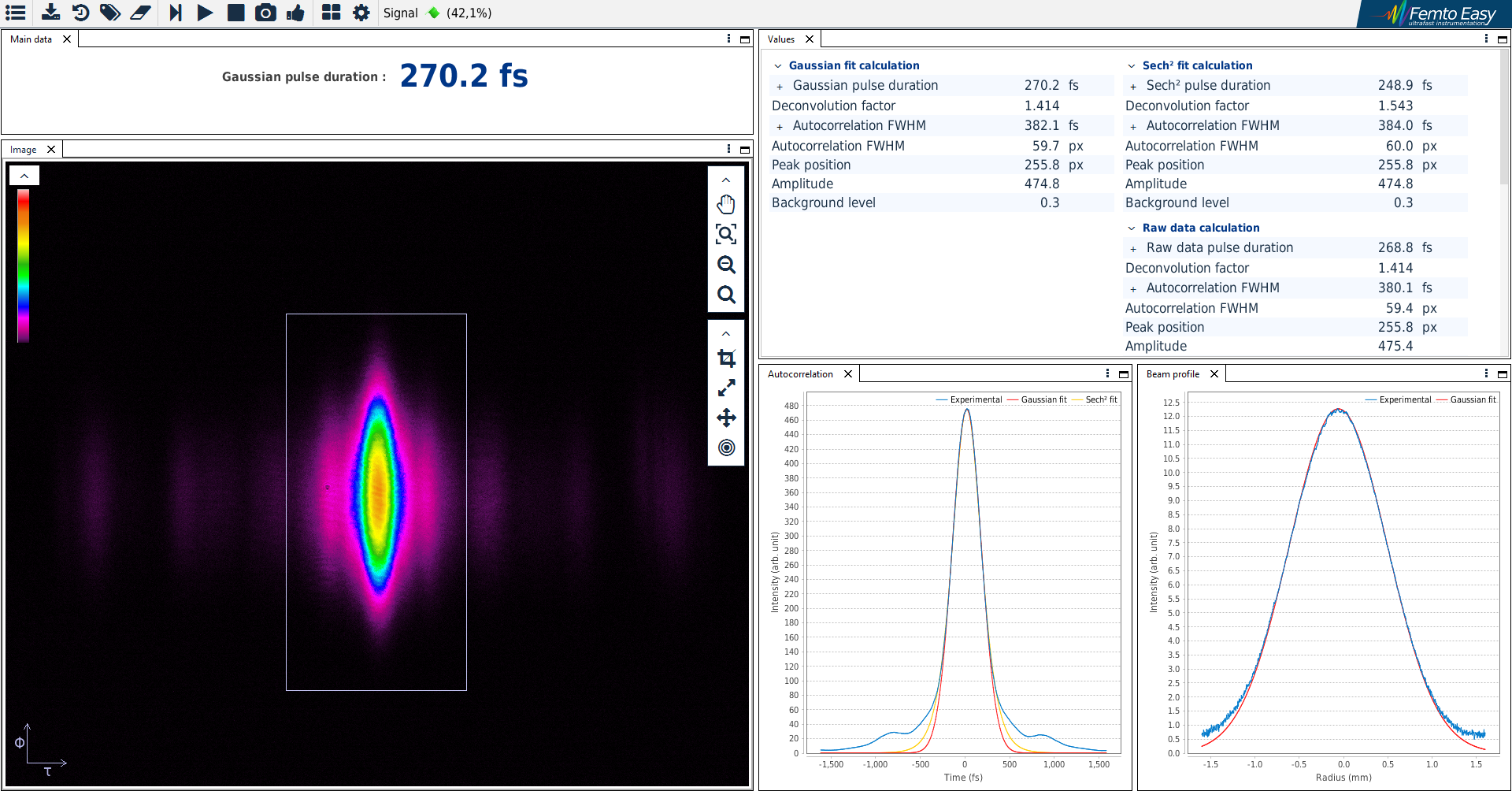

软件
所有关键数据一目了然： Femto Easy 设计旨在提供友好、直观的用户体验。这是一款适用于触控屏幕的现代软件，可在Linux或Windows系统上运行。它还支持通过PC、平板或智能手机进行远程设备控制。我们还可以根据要求提供定制软件开发服务。
◆ 实时提取时间轮廓强度和脉冲持续时间
◆ 多种计算方式可应用于适当的脉冲提取（高斯，sech²等）
◆ 背景和热点处理加强，测量效果更优
◆ 客户端/服务器接口，允许通过网络进行远程控制
◆ 所有数据均可导出为最常见格式
ROC单次自相关仪介绍和演示：
