铌酸锂晶体波前倾斜太赫兹发生器 MgO:LiNbO3 Crystal

更新：2024-05-09 16:56:32 点击：

品牌： Eachwave
型号： LiNbO3

产品介绍

铌酸锂晶体波前倾斜太赫兹发生器 MgO:LiNbO3 Crystal

铌酸锂（LiNbO₃）晶体作为一种应用广泛的光学材料，它优良的电光、声光、压电、热电和非线性光学特性使得铌酸锂晶体可以被广泛的应用于电/声光器件、高温声波传感器、电光调制器（谱克尔盒）、频率转换器件、太赫兹产生器件等等。

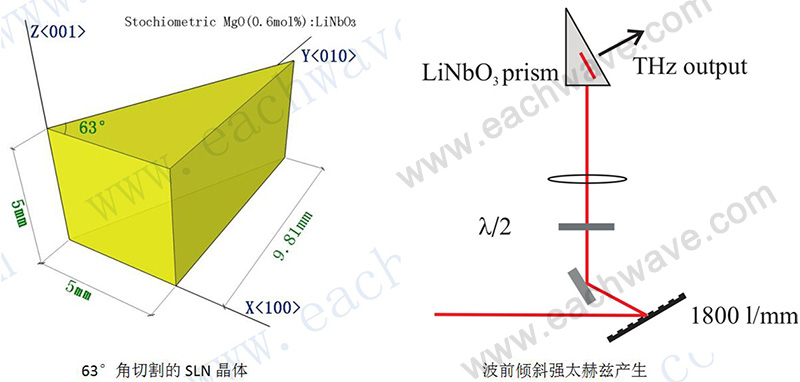

一束波前倾斜的飞秒光束照射在特定切割角度的铌酸锂（LiNbO₃）晶体上产生太赫兹辐射，太赫兹光束垂直于波前。当太赫兹的波速和激发光波速相等时，相位匹配条件便达成，同时铌酸锂晶体中THz转换效率得到最大的提高。进一步了解波前倾斜产生太赫兹的原理：http://www.eachwave.com/html/258934813.html

铌酸锂（LiNbO₃）产品规格：（用于波前倾斜强场太赫兹系统）

型号	参数	晶体立体图
MgO- LiNbO3-3x3x4.5 x8	· MgO:LiNbO3 stoichiometric crystal 0.6%-1% · Size 3x3x4.5x8 mm · Wedge angle 63° · Two side be polished · Surface λ/4 at 633 nm · Coating AR at 800nm/1030, R<0.25% on one side · MgO concentration 0.6%-1%
MgO- LiNbO3-5x9.81x5	· MgO:LiNbO3 stoichiometric crystal 0.6%-1% · Size 5x9.81x5mm · Wedge angle 63° · Surface λ/4 at 633 nm · Coating AR at 800nm/1030, R<0.25% on one side · MgO concentration 0.6%-1%
MgO- LiNbO3-10x19.62x10	· MgO:LiNbO3 stoichiometric crystal 0.6% -1% · Size 10x19.62x10mm · Wedge angle 63° · Surface λ/4 at 633 nm · Coating AR at 800nm/1030, R<0.25% on one side · MgO concentration 0.6%-1%
MgO- LiNbO3-20x39.25x20	· MgO:LiNbO3 stoichiometric crystal 0.6% -1% · Size 20x39.25x20mm · Wedge angle 63° · Surface λ/4 at 633 nm · Coating AR at 800nm/1030, R<0.25% on one side · MgO concentration 0.6%-1%

LiNbO₃晶体应用于强太赫兹的产生：

利用光整流效应产生 THz 的方法是一种常见的 THz 产生方法。在 20 世纪70 年代初，Yajima 以及 Yang 等人分别报道了利用光整流效应在非线性晶体中辐射 THz。当一束强激光在非线性介质中传播的时候，强光在介质内部通过差频振荡会产生一个恒定的电极化场，光整流效应是一种二阶非线性效应，可以看作 Pockels 电光效应的逆过程。利用光整流效应产生 THz 的非线性晶体，一般选择有 LN 晶体、ZnTe 晶体等闪锌矿半导体。当飞秒激光打在非线性晶体上，基于海森伯不确定原理，脉冲宽度为飞秒量级的脉冲激光包含有较宽的频谱，在二阶非线性过程中，这些不同频率的光波差频产生低频的电磁脉冲，这就是 THz辐射。在此非线性过程中，相位匹配是非常重要的因素。相位匹配要求参与非线性过程的各个频率光波的频率和波失都要守恒，只有满足此条件，晶体才能有效的辐射处 THz 脉冲。

铌酸锂晶体参数：

晶格结构：	三角晶系
密度:	4.644 g/ cm³
比热:	0.15 J/gK
带隙 (300 K)：	4.0 eV
硬度	≈5Mohs
SAW 速度	3490-3890m/s
熔点	1530K
电光系数，pm/V
	r 33 =30.8
	r 31 =8.6
	r 22 =3.4
	r 51 =28

可选装置

上海屹持推出专门的液氮杜瓦低温装置，用于降低铌酸锂晶体的温度，从而提高太赫兹的转换效率

800nm入射窗	石英窗片，有效孔径40mm
THz出射窗口	TPX窗片，有效孔径40mm
最低控温温度	80k
安装适配器	杜瓦瓶下方可以定制适配器用于安装旋转台，多维位移台等
